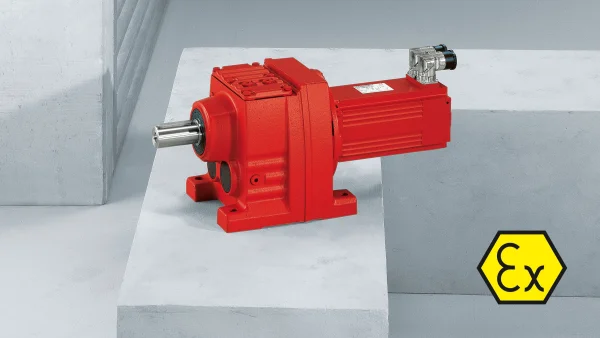

매우 다양한 사이즈와 무제한 적용 범위. 광범위한 스펙트럼을 자랑하는 방폭형 R..CMP.. 헬리컬 서보 기어모터는 모든 안전 관련 분야에 전용으로 구성할 수 있습니다.
힘, 동적 요소 및 정밀성을 자랑하는 방폭형 기어모터
R..CMP.. 시리즈의 방폭형 헬리컬 서보 기어모터에 대한 모듈형 옵션으로 시간을 절약하고 장점을 누리십시오. 이로써 개별 조건에 최적으로 부합하는 방폭형 드라이브를 항상 확보할 수 있습니다.
SEW 유로드라이브에서는 다양하고 실질적인 구성 툴도 제공합니다. 방폭형 헬리컬 서보 기어모터가 고객의 적용 제품에 완벽하게 부합하는 제품임을 알 수 있습니다. 이는 특히 높은 수준의 정밀성이 필요한 초소형 솔루션에 적합합니다. R..CMP.. 헬리컬 서보 기어모터를 통해 폭발 가능성이 있는 시스템 환경에서 특히 복잡한 공정을 최적으로 실행할 수 있습니다. 이는 고객 시스템 전체의 차원 높은 성능, 효율성 및 안전성을 의미합니다. 또한, 다양한 주변 장치를 통한 효과도 누릴 수 있습니다. 이러한 주변 장치를 통해 계획 및 실행 측면에서 더욱 탁월한 유연성과 자유를 제공할 수 있습니다.
방폭형 R..CMP.. 헬리컬 서보 기어모터는 특히 경량 시스템 구조에 항상 적합한 제품입니다. 설치 공간을 절약하는 것은 물론 설치 옵션을 최대한 활용할 수 있습니다. 최대 4300Nm의 강력한 최고 토크 진정한 성능과 정밀한 동적 요소를 제공합니다.
ATEX 에 따른 인증에는 장비 그룹 II 및 장비 범주 3이 포함됩니다. 해당 조합은 II3GD 및 II3D 설계로 제공됩니다.
당사에 연락하십시오.
장점
-
안전한 계획
헬리컬 서보 기어모터는 장비 그룹 II 및 범주 3GD에 맞게 설계되었습니다. -
맞춤형 설계
맞춤형 설계로 고객의 시스템에서 항상 완벽한 드라이브를 사용할 수 있습니다. -
동적 요소의 활용
가장 복잡한 작업 및 공정도 강력한 성능으로 정밀하게 수행합니다.
특징
방폭형 헬리컬 감속기
RX 시리즈(1단)
- 6가지 사이즈의 매우 효율적인 헬리컬 감속기
- 높은 출력 속도
- 최대 i = 8.65의 감속기 비율
- 풋 마운팅 또는 플랜지 마운팅 설계로 제공
R 시리즈
- 11가지 사이즈는 성능과 공간 조건 간 최적의 비율을 감안한 것입니다
- 미세 단계별 감속기 비율
- 풋 마운팅 또는 플랜지 마운팅 설계로 제공
- 백래시 저감형으로 제공 가능
RM 시리즈
- 출력 베어링 허브가 연장된 방폭형 헬리컬 감속기
- 교반 제품 전용으로 설계됨
- 9가지의 프레임 사이즈
- 최대 i = 289.74의 감속기 비율 제공
- 굽힘 모멘트 및 높은 축단하중 및 축하중 가능
방폭형 동기 서보모터
CMP.. 시리즈
- 지침 94/9/EC(ATEX) 또는 2016년 4월 20일 기준의 지침 2014/34/EU(ATEX), 장비 그룹 II, 장비 범주 3에 부합
- 범주 II 3GD, 구역 2/22 용도
- 범주 II 3D, 구역 22 용도
- 범주 3D의 브레이크 및 하이퍼페이스(Hiperface)® 엔코더(전자 명판 포함)로도 제공
기술 사양
RX..CMP.. 기어모터
| RX.. 감속기 | CMP.. 모터 | |
|---|---|---|
| 감속기 사이즈 | 사이즈 | 토크 범위 MaDyn Nm |
| 57 | 50S – 100S | 6.6 – 90 |
| 67 | 50S – 100S | 8.3 – 162 |
| 77 | 63S – 100L | 15 – 305 |
| 87 | 71S – 100L | 41 – 540 |
| 97 | 80S – 100L | 93 – 800 |
| 107 | 100S – 100L | 114 – 910 |
R..CMP.. 기어모터
| R.. 감속기 | CMP.. 모터 | |
|---|---|---|
| 감속기 사이즈 | 사이즈 | 토크 범위 MaDyn Nm |
| 07 | 40M | 12 – 51 |
| 17 | 50S | 19 – 86 |
| 27 | 40M – 80S | 12 – 136 |
| 37 | 40M – 80S | 13 – 205 |
| 47 | 50S – 100S | 19 – 305 |
| 57 | 50S – 100L | 25 – 455 |
| 67 | 50S – 100L | 25 – 665 |
| 77 | 63S – 100L | 57 – 900 |
| 87 | 71S – 100L | 133 – 1550 |
| 97 | 80S – 100L | 290 – 3090 |
| 107 | 100S – 100L | 385 – 4360 |
어플리케이션 분야
지침 94/9/EC(ATEX), 또는 2016년 4월 20일 기준, EU 지침 2014/34/EU(ATEX)에 따라, 공기/가스 또는 공기/분진이 혼합되어 폭발 가능성이 있는 구역 내 적용.
| 제품 | 설계 | 구역 |
|---|---|---|
| 기어모터(직접 장착 기어모터) | II3GD II3D |
2/22 |
| 독립형 감속기(어댑터 AQ 사양의 감속기) | II2GD | 1/21 2/22 |
| 독립형 CMP 모터 | II3GD II3D |
2/22 22 |
예시:
- 식품 산업
- 포장 기계
- 포장기/포장 해체기
- 팔레타이저와 포장 기계
- 분류 및 적재 시스템
- 컨베이어 벨트
- 사이클 피드
- 타이어, 고무 및 플라스틱 공정 기계
- 이동축, 리프팅 축, 추가 축
- 위치 선정 드라이브
